Ahoj! Ako dodávateľ modulátorov QAM som v poslednej dobe dostával veľa otázok o tom, ako opraviť amplitúdovú nerovnováhu modulátora QAM. Preto som si povedal, že sa podelím o pár postrehov a tipov na túto tému.
Po prvé, poďme rýchlo pochopiť, čo je amplitúdová nerovnováha v modulátore QAM. V systéme QAM (kvadratúrna amplitúdová modulácia) používame na prenášanie informácií zložky vo fáze (I) aj kvadratúru (Q). Amplitúdová nerovnováha nastáva, keď amplitúdy signálov I a Q nie sú rovnaké. To môže viesť k celému radu problémov, ako je znížená kvalita signálu, zvýšená bitová chybovosť a znížený výkon systému.
Identifikácia amplitúdovej nerovnováhy
Prvým krokom pri korekcii amplitúdovej nerovnováhy je jej identifikácia. Existuje niekoľko spôsobov, ako to urobiť. Jednou z bežných metód je použitie spektrálneho analyzátora. Pri pohľade na výstupné spektrum modulátora QAM môžete zistiť akékoľvek nepravidelnosti, ktoré by mohli naznačovať nevyváženosť amplitúdy. Ak postranné pásma signálu QAM nie sú symetrické, môže to byť znakom tohto problému.
Ďalším spôsobom je použitie vektorového analyzátora signálu. Toto zariadenie môže poskytnúť podrobnejší pohľad na zložky I a Q signálu QAM. Dokáže presne merať amplitúdy signálov I a Q a ukázať vám, či je medzi nimi významný rozdiel.
Príčiny amplitúdovej nerovnováhy
Predtým, ako sa vrhneme na metódy korekcie, je dôležité vedieť, čo spôsobuje nerovnováhu amplitúdy. Existuje niekoľko faktorov, ktoré môžu prispieť k tomuto problému.
Jednou z hlavných príčin je nelinearita komponentov. Zosilňovače, mixéry a ďalšie komponenty v modulátore QAM nemusia mať dokonale lineárnu odozvu. To môže spôsobiť, že amplitúdy signálov I a Q sa budú meniť odlišne podľa toho, ako sa mení úroveň vstupného signálu.
Úlohu môžu zohrať aj teplotné výkyvy. Rôzne komponenty v modulátore môžu mať rôzne teplotné koeficienty. Ako sa teplota mení, zisk týchto komponentov sa môže meniť rôznymi rýchlosťami, čo vedie k amplitúdovej nerovnováhe.
Na vine môžu byť aj zle nakalibrované alebo starnúce komponenty. Postupom času sa môže výkon komponentov zhoršiť a ich charakteristika zosilnenia sa môže zmeniť. To môže viesť k nerovnováhe medzi amplitúdami I a Q.
Korekcia amplitúdovej nerovnováhy
Teraz prejdime k podstate veci – ako opraviť amplitúdovú nerovnováhu.
Korekcia založená na softvéri
Jedným z najbežnejších a najefektívnejších spôsobov je softvérová korekcia. Mnoho moderných modulátorov QAM prichádza so vstavanými funkciami digitálneho spracovania signálu (DSP). Tieto DSP algoritmy môžu upravovať amplitúdy signálov I a Q v reálnom čase.
Základnou myšlienkou softvérovej korekcie je meranie amplitúd signálov I a Q pomocou spätnoväzbovej slučky. Namerané hodnoty sa potom porovnajú s referenčnou hodnotou. Ak existuje rozdiel, algoritmus DSP vypočíta korekčný faktor a aplikuje ho na signály I a Q.
Napríklad, ak sa zistí, že amplitúda signálu I je vyššia ako signál Q, algoritmus zníži zosilnenie signálu I alebo zvýši zosilnenie signálu Q, kým sa amplitúdy nezrovnajú. Táto metóda je veľmi flexibilná a dokáže sa prispôsobiť zmenám prevádzkových podmienok modulátora.
Hardvérová korekcia
Ďalšou možnosťou je hardvérová korekcia. To zahŕňa použitie analógových komponentov na úpravu amplitúd signálov I a Q. Jedným z bežných prístupov je použitie zosilňovačov s premenlivým ziskom (VGA).
VGA vám umožňujú nezávisle nastaviť zosilnenie signálov I a Q. Meraním amplitúd signálov a použitím riadiaceho obvodu môžete nastaviť zosilnenie VGA na korekciu nerovnováhy. Táto metóda má však určité obmedzenia. Presnosť korekcie závisí od presnosti VGA a riadiaceho obvodu. Hardvérová korekcia tiež nemusí byť taká flexibilná ako softvérová korekcia, najmä ak ide o dynamické zmeny signálu.
Kalibrácia
Pravidelná kalibrácia je tiež rozhodujúca pre udržanie správnej rovnováhy amplitúdy v modulátore QAM. Kalibrácia zahŕňa porovnanie výstupu modulátora so známym referenčným signálom a úpravu vnútorných nastavení modulátora tak, aby zodpovedali referenčnej hodnote.
Počas kalibrácie môžete ako referenciu použiť vysoko presný generátor signálu. Úpravou zosilnenia a ďalších parametrov modulátora môžete zabezpečiť, aby boli amplitúdy signálov I a Q rovnaké. Odporúča sa vykonávať kalibráciu pravidelne, najmä ak sa modulátor používa v drsnom prostredí alebo ak bol v prevádzke dlhší čas.
Vplyv na výkon systému
Korekcia amplitúdovej nerovnováhy nie je len o vyrovnaní amplitúd I a Q. Má významný vplyv na celkový výkon systému QAM.
Dobre vyvážený modulátor QAM môže poskytnúť vyšší pomer signálu k šumu (SNR). To znamená, že signál je robustnejší a menej náchylný na šum a rušenie. Výsledkom je zníženie bitovej chybovosti (BER) systému, čo je kľúčové pre spoľahlivý prenos dát.
Navyše, vyvážený signál QAM má symetrickejšie spektrum. To môže pomôcť znížiť rušenie susedných kanálov, čo je dôležité vo viackanálových komunikačných systémoch.
Naša ponuka modulátorov QAM

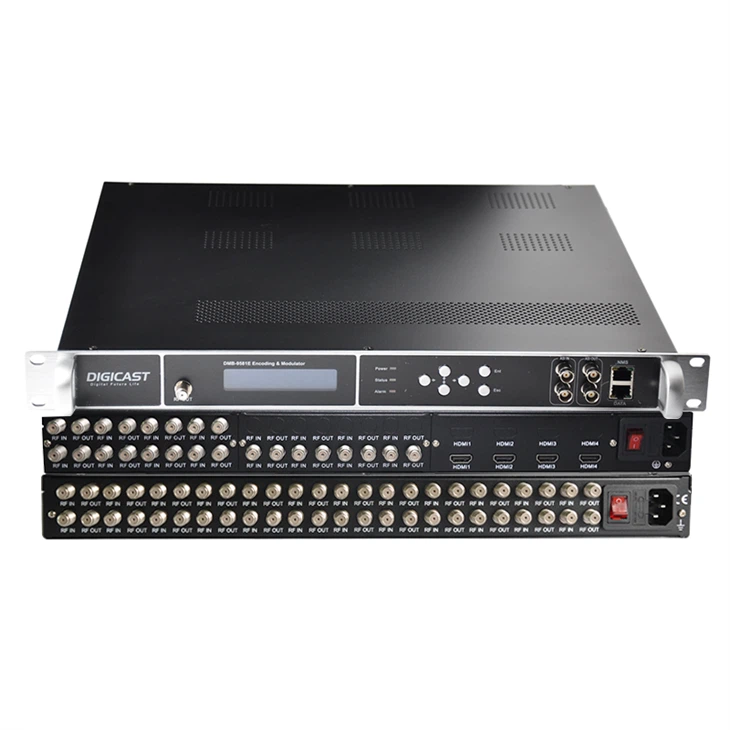

Ako dodávateľ modulátorov QAM ponúkame širokú škálu produktov, ktoré spĺňajú rôzne potreby zákazníkov. nášUplink modulátorje určený pre vysokovýkonné uplink aplikácie. Má pokročilé funkcie DSP, ktoré dokážu efektívne korigovať amplitúdovú nerovnováhu a iné poruchy signálu.
Ak potrebujete modulátor s viacerými kanálmi, náš4/8 kanálový RF modulátorje skvelá voľba. Poskytuje flexibilitu a vysokokvalitný výkon pre viackanálové systémy.
Pre tých, ktorí hľadajú konkrétny typ modulátora, nášTransmodulátor DVB - SS2 na RFje prispôsobený tak, aby spĺňal požiadavky noriem DVB - SS2. Zabezpečuje presnú moduláciu a dá sa ľahko integrovať do existujúcich systémov.
Záver
Korekcia amplitúdovej nerovnováhy modulátora QAM je dôležitou úlohou na zabezpečenie optimálneho výkonu systému QAM. Identifikáciou problému, pochopením jeho príčin a použitím správnych metód korekcie môžete zlepšiť kvalitu signálu, znížiť bitovú chybovosť a zvýšiť celkovú spoľahlivosť vášho komunikačného systému.
Ak hľadáte modulátor QAM alebo potrebujete viac informácií o tom, ako opraviť amplitúdovú nerovnováhu, neváhajte a oslovte. Sme tu, aby sme vám pomohli nájsť najlepšie riešenie pre vaše špecifické potreby. Začnime rozhovor a uvidíme, ako môžeme spolupracovať na dosiahnutí vašich cieľov.
Referencie
- "Digitálne komunikačné systémy" od Bernarda Sklára
- „Návrh RF a mikrovlnných obvodov pre bezdrôtovú komunikáciu“ od Chrisa Bowicka
